處理器 |
Intel Bay Trail-M/D系列處理器 |
||
|
CPU |
J1900 |
||
|
內存 |
技術 |
單通道DDR3L 1333MHz |
|
|
最大容量 |
8GB |
||
|
內存槽 |
1 x 204Pin DDR3L SO-DIMM(Non-ECC) |
||
|

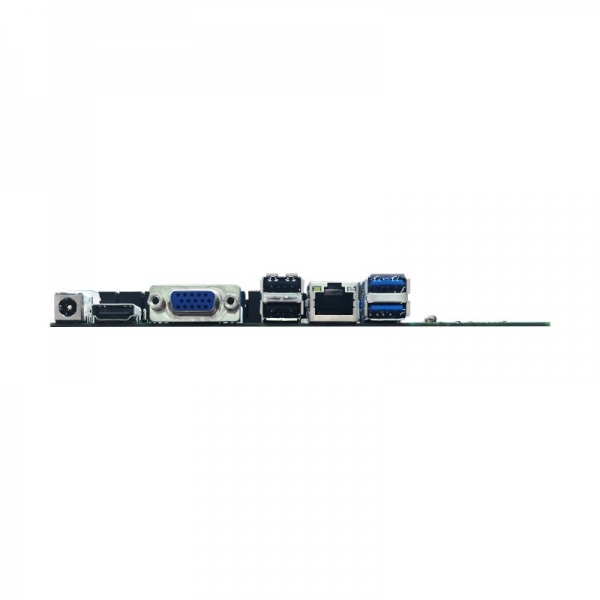

后置I/O |
電源接口 |
1個標準2.5mm DC電源插座；1個2x2 ATX電源插座可選 |
|
|
HDMI |
標準D型插座，支持HDMI1.2，最大分辨率：2560*1600@60Hz |
||
|
VGA |
標準DB15插座，最大支持分辨率2560*1600@60Hz |
||
|
Ethernet |
1個或者2個(LAN1座子和USB2.0座子共LAY)千兆網卡, RTL8111H網卡芯片 |
||
|
USB口 |
2個USB接口(USB3.0座子上方接口為USB2.0，座子下方為USB3.0接口) |
||
|
AUDIO |
2個(Mic-in，Line-out) |
||
|
內部連接器 |
USB口 |
5個USB2.0接口(一個FUSB可轉接出兩個USB2.0接口) |
|
|
PS/2接口 |
1*7Pin 2.0mm白色插座，可連接PS2鍵盤和PS2鼠標 |
||
|
串口 |
6個(串口均支持RS232模式，其中COM2、COM3支持RS422、RS485模式) |
||
|
并口 |
1個2*13Pin插針 |
||
|
JHDMI接口 |
2*8Pin插針，支持最大分辨率2560*1600@60H(HDMI和JHDMI只能二選一) |
||
|
JVGA |
1*12Pin插針，最大支持分辨率2560*1600@60Hz,(VGA和JVGA只能二選一) |
||
|
LVDS接口 |
支持單（雙）通道18（24）位，最大分辨率可達1920*1200@60Hz |
||
|
EDP接口 |
支持4 LANE eDP通道，支持最大分辨率1920x1200@60HZ（EDP和LVDS只能二選一可選） |
||
|
Audio |
1個2*5Pin插針(Mic-in, Line-out) |
||
|
功放 |
1*4Pin 2.0mm白色插座，支持2個5W2歐的喇叭 |
||
|
Mini-PCIe |
1個全長卡 Mini PCIe插槽（支持WIFI、4G） |
||
|
MSATA |
支持SSD硬盤 |
||
|
SATA接口 |
1個7Pin SATA接口，支持SATA 2.0（7Pin與22Pin接口可選） |
||
|
GPIO |
8路雙向 3.3V |
||
|
PWR接口 |
1個標準2x2PIN電源插座 |
||
|
Watchdog |
輸出 |
系統復位 |
|
|
間隔 |
可編程 1 - 255秒 |
||
|
功耗 |
最大功率 |
待機功耗：8.4W 滿負載功耗：33.6W |
|
|
環境 |
溫度范圍 |
工作環境 |
儲存環境 |
|
-10～60℃ 濕度：5%~95% |
-40~85℃ 濕度：5%~95% |
||
|
物理尺寸 |
尺寸 |
170 mm x 170 mm |
|
